3D实体水路分析(3D coolant CFD)

Moldex3D 解决方案

· 准确预估包含异型水路在内各种冷却系统的冷却效率

· 3D 可视化冷却水路内部的物理性质与变化

· 减少成型周期的时间及成本

· 预测塑件、流道、冷却水路、嵌件等部件内部的温度分布

· 评估冷却设计所提供的效率，并考虑冷却回路、嵌件、模座与加热棒等部件

· 最小化冷却不平衡的问题，并为适合的冷却周期时间提供建议

· 优化模座冷却系统的设计来提供冷却效率与更低的冷却时间

· 模拟多材质成型，包含了嵌件成型、多射依序成型(需要 Moldex3D MCM 模块)

有Moldex3D的先进技术来模拟冷却水路的冷却液流动，设计者与模具开发者可以有更多的结果(如流线、速度向量)来辅助其优化设计。

图1显示的是一双螺旋水路中的速度向量结果；图2则是以隔板式水路的流线结果。

所有的结果皆支持3D实体模型来提供更可靠的信息。

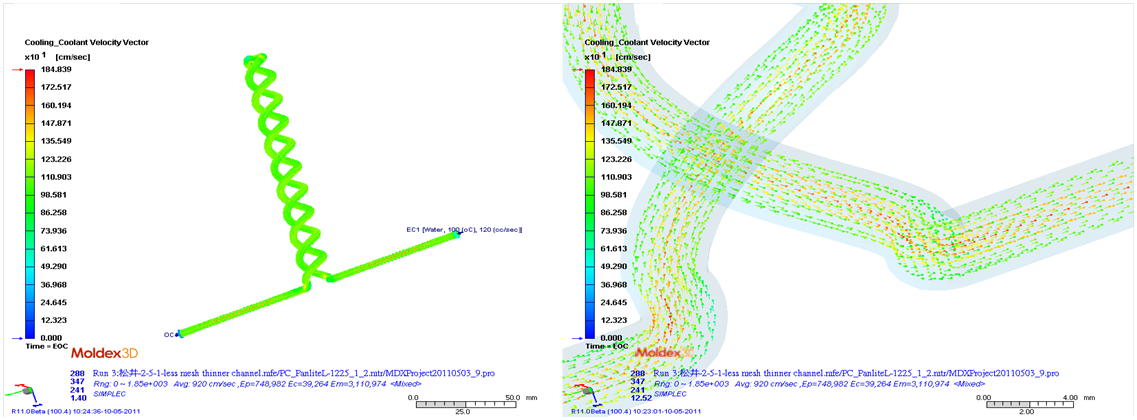

图1. 一双螺旋水路内部的速度向量结果



图2. 一隔板式水路内部的流线结果

应用产业

· 电子

· 光学

· 汽车

· 塑料材料

· 机械工业

· 航天

· 生医

· 消费性产品

Moldex3D建议产品

· Moldex3D eDesign Package

· Moldex3D Professional Package

· Moldex3D Advanced Package
